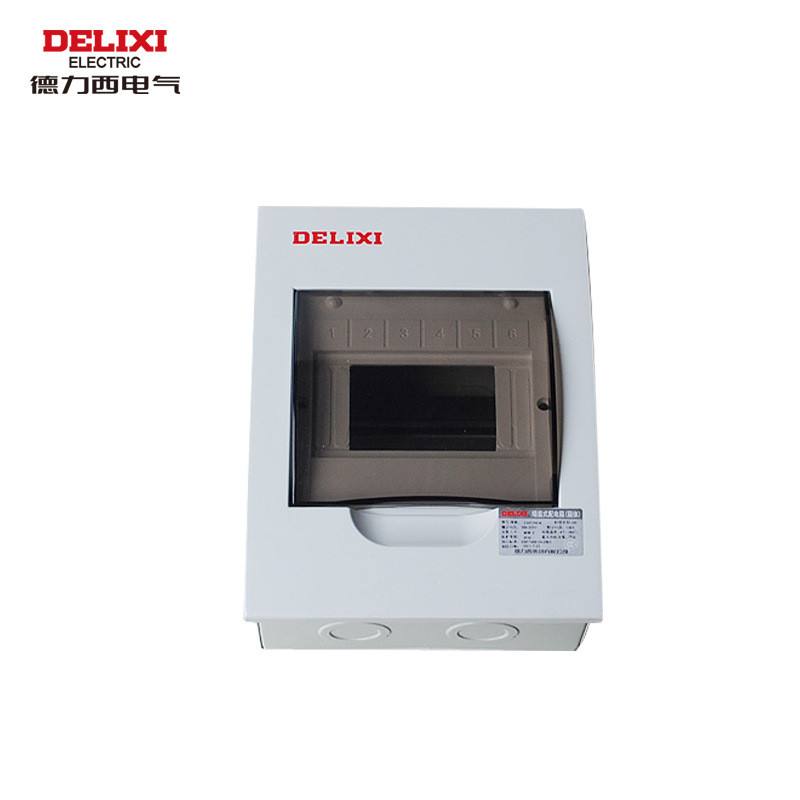

照明配電箱設備是在低壓供電系統末端負責完成電能控制、保護、轉換和分配的設備。主要由電線、元器件（包括隔離開關、斷路器等）及箱體等組成。

照明配電箱是將剩余電流動作保護器和空氣斷路器等在其內部合理組合裝配起來，從而實現對家庭電源集中 控制，以及接地、過載、短路等保護功能的基礎配電裝置。其內部還分別設有保護接地線和中性線的匯流排，以方便各種低壓配電系統（TT，TN， IT系統）的接線。照明配電箱廣泛用于各種樓宇、廣場、車站及工礦 企業等場所，作為配電系統的終端電器設備。

照明配電箱結構上按安裝方式分為封閉懸掛式（明裝）和嵌入式（暗裝）兩種。主要結構分為箱殼、面板、安裝支架、中性母線排、接地母線排等部件。在面板上有操作主開關和分路開關的開啟孔，若不需要安裝全數分路開關時，可以使用封口板將開啟孔部分封閉。進出線敲落孔置于箱殼上、下兩面。背面還有長園形敲落孔，可以根據用戶需要任意敲孔后使用。照明配電箱按箱體材質又可分為鋼箱、不銹鋼箱、鐵箱和塑料箱等。

使用注意事項

（1）新增負載時，需考慮新增電流是否超出控制該回路空氣斷路器的額定電流。超出時需更換成相應容量的空氣斷路器。更換空氣斷路器前要斷電，更換后要固定牢固。

（2）在更換空氣斷路器時，要綜合考慮配電箱的額定電流、負載的額定電流等，且更換的空氣斷路器仍要 以向上操作為合閘的原則安裝。

（3）剩余電流動作保護器每月至少試驗1次。

（4）配電箱蓋應完好無損，操作完畢后及時將蓋子蓋上。
